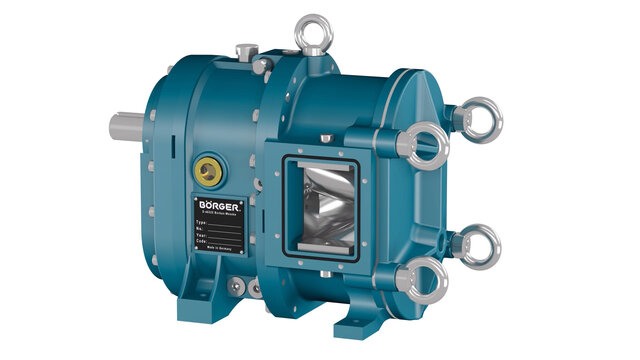

旋转凸轮泵

BLUEline Legend

性能强大而可靠

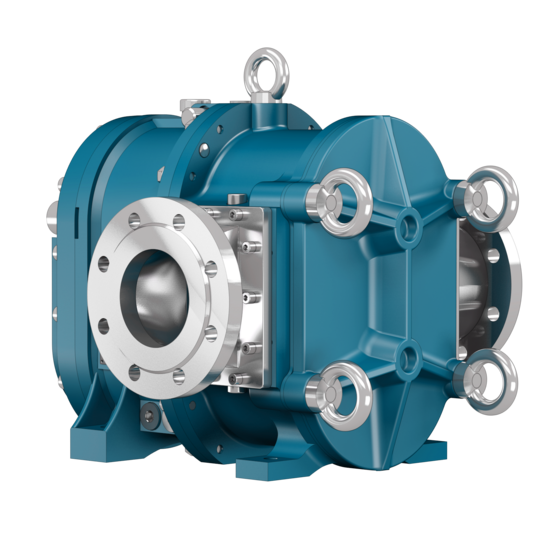

BLUEline Legend旋转凸轮泵是我们久经考验的“常胜将军”。BLUEline Legend的输送流量高达 1,440 m³/h,是我们已开发的转子泵中流量和性能最强大的产品系列。

该泵的可靠性和使用寿命长完全征服了我们的客户。

结构

精益求精,注重细节!

15种泵尺寸和多种材质及形式的转子(若干几何形状和材料)可针各种工况下进行个性化的选择泵的配置,从而满足各种应用。

转子型式

全球唯一:各种转子。

可为每个型号的泵提供最多8种采用不同几何形状和材料的转子供客户选择。由于结构特殊,坚固耐用的转子芯和始终不与介质接触的泵轴。可单独更换可拆卸的转子尖,这种独特设计不仅节省维修时间,同时也大大降低客户更换转子的成本。

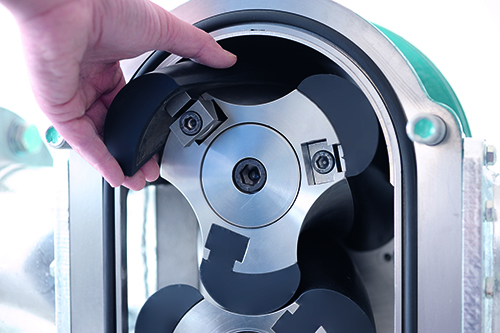

可更换的转子尖

可持续且成本低廉

在磨损时,获得专利的Unique转子只需更换可拆卸的转子尖即可。可以在数分钟内完成整台泵转子尖更换,也节省了您的维修成本。

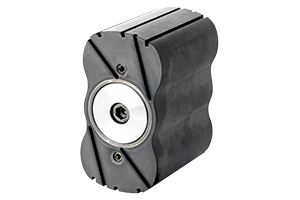

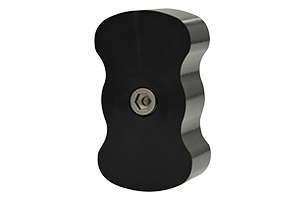

  • 宽边优化 | 全金属 | 极宽的密封面 | 耐高温
  • 宽边优化 | 特氟龙包覆 | 宽密封面

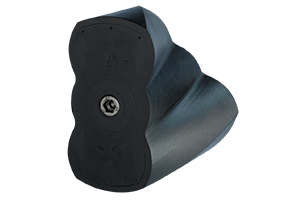

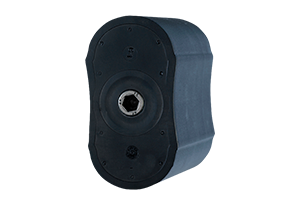

  • 全橡胶包覆 | 耐压
  • 两叶螺旋宽边优化 | 全橡胶包覆 | 超宽密封面

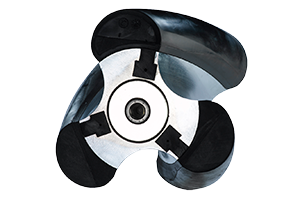

  • UNIQUE | 可更换的转子尖 | 近乎无脉动

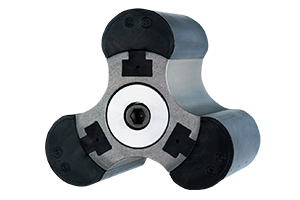

  • UNIQUE | 可更换的转子尖

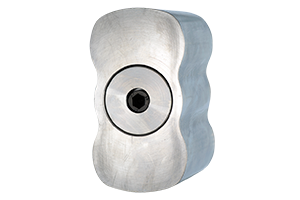

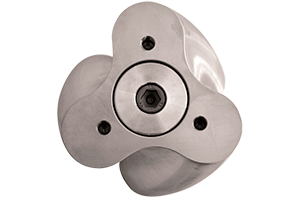

  • 全金属 | 近乎无脉动 | 耐压 | 耐高压

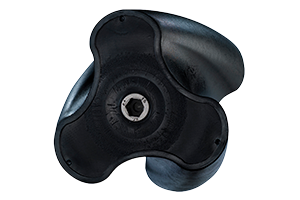

  • 全橡胶包覆 | 近乎无脉动 | 抽吸性能良好

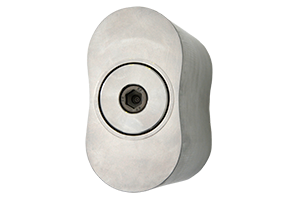

  • ORBIT | 全金属
  • 宽边优化型面 | 生物气体转子 | 全金属

转子型式

适用任何用途的完美转子

每项输送任务都不同。由于固体颗粒含量、压差、抽吸高度等不同因素,选择恰当的转子极其重要。为 BLUEline Legend 泵提供了大量不同几何形状和材料的转子供选择。

另外:为每种结构尺寸提供的转子可安装到已交付的旋转凸轮泵中。无论是 20 年前,还是一年前采购的旋转凸轮泵,它们都完全相同。

功率数据

性能参数

数年来,BLUEline旋转凸轮泵在各个领域得到了成功应用。该泵的最高可靠性和长使用寿命征服了我们的客户。

通过性能曲线,可查询泵的效率值。随着压力的升高,博格旋转凸轮泵的流量几乎保持稳定


BLUEline Legend 旋转凸轮泵概览:

系列 BLUEline
规格
最小转速
(rpm)
最大转速
(rpm)
最小流量
(m3/h)
最大流量
(m3/h)
最高压力
(bar)
最高温度
(°C)
性能曲线
PLPL 200
PL 300
1
1
700
700
0,11
0,16
75
115
8
4
200
200
PL 200
PL 300
CLCL 390
CL 520
1
1
600
600
0,23
0,31
140
185
8
4
200
200
CL 390
CL 520
FLFL 518
FL 776
FL 1036
1
1
1
600
600
600
0,34
0,52
0,68
205
310
410
12
8
4
200
200
200
FL 518
FL 776
FL 1036
ELEL 1000
EL 1550
EL 2250
EL 3050
1
1
1
1
600
600
600
600
0,62
0,93
1,2
1,9
370
560
740
1.100
10
5
3
2
200
200
200
200
EL 1000
EL 1550
EL 2250
EL 3050
XLXL 1760
XL 2650
XL 3530
XL 5350
1
1
1
1
450
450
450
450
1,1
1,6
2,1
3,2
475
715
945
1.440
10
6
4
2
200
200
200
200
XL 1760
XL 2650
XL 3530
XL 5350

生产导致的各项尺寸偏差处于可接受的范围内,不可排除。欢迎就具体订单咨询尺寸。

尺寸规格

结构紧凑,动力强劲

BLUElinePL 系列

这展示的只是部分典型的博格管路连接型式。如有需要,我们可提供更多的管路连接型式。

BLUEline CL 系列

这展示的只是部分典型的博格管路连接型式。如有需要,我们可提供更多的管路连接型式。

BLUElineFL 系列

这展示的只是部分典型的博格管路连接型式。如有需要,我们可提供更多的管路连接型式。

BLUElineEL 系列

这展示的只是部分典型的博格管路连接型式。如有需要,我们可提供更多的管路连接型式。

BLUElineXL 系列

这展示的只是部分典型的博格管路连接型式。如有需要,我们可提供更多的管路连接型式。

经典案例

从实际出发

博格旋转凸轮泵针对所有类型的应用定制。通过此处所列的行业和应用,您将了解到其丰富的使用可能性。

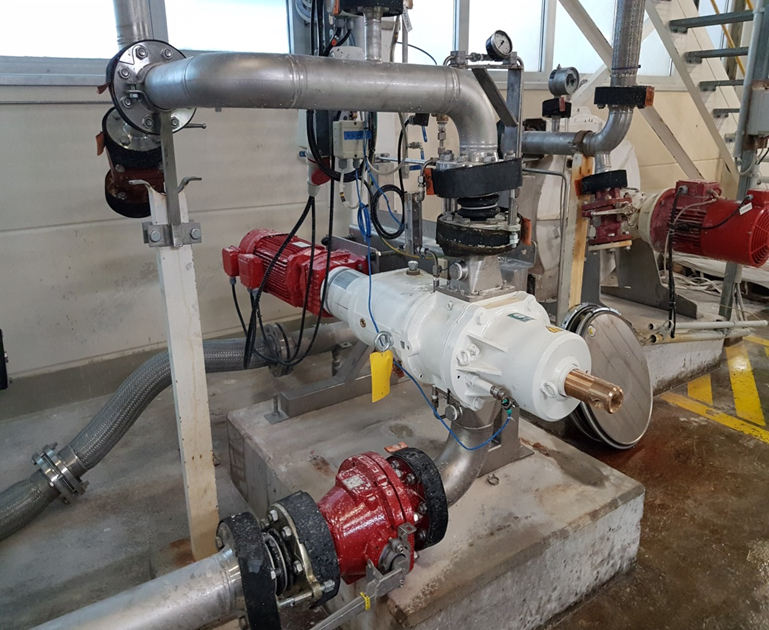

FCC 催化剂

一家催化剂生产商采用博格旋转凸轮泵输送 FCC 催化剂。

输送介质有极高的磨损性,会快速形成沉淀。为了预防沉淀,泵卧式安装。该泵装配了压力开关和安全泵盖。由客户的密封系统向安装的双端面机械密封施压。该泵的使用寿命明显长于目前使用的软管泵。

技术数据
Börger
BLUEline Legend 旋转凸轮泵
介质
FCC 催化剂
固体颗粒含量
25 - 30 %
温度
80 °C

润滑油

一家意大利能源生产企业使用回收燃料发电。

燃料为一台 15,000 PS 的柴油发动机提供能源,由它驱动一台发电机。两台旋转凸轮泵持续为发动机供油。两台泵中的一台持续向循环中输油,冷却并润滑发动机。为此运行一台过滤设备和一个换热器,换热器控制润滑油的温度。

另一台泵为备用泵,保证即使在维护时也可以冷却发动机。由于空间有限,泵采用垂直布置方式。

技术数据
Börger
BLUEline Legend 旋转凸轮泵
介质
润滑油
压差
4.6 bar
温度
最大 80 °C

熟淀粉

一家瓦楞粗纸生产商采用博格旋转凸轮泵输送熟淀粉。

转换工艺之后,温度高达 120°C 的淀粉固体颗粒含量约为 17%。在之前使用的单螺杆泵中,淀粉的最高温度不允许高于80°C,该泵有极高的磨损。现在使用的旋转凸轮泵完全采用不锈钢材质。不锈钢泵壳衬板防止泵壳磨损,它们采用不锈钢三叶转子,它们可以极低脉动地输送熟淀粉。

技术数据
Börger
BLUEline Legend 旋转凸轮泵
介质
熟淀粉
固体含量
17 %
温度
60 - 120 °C

油水混合物

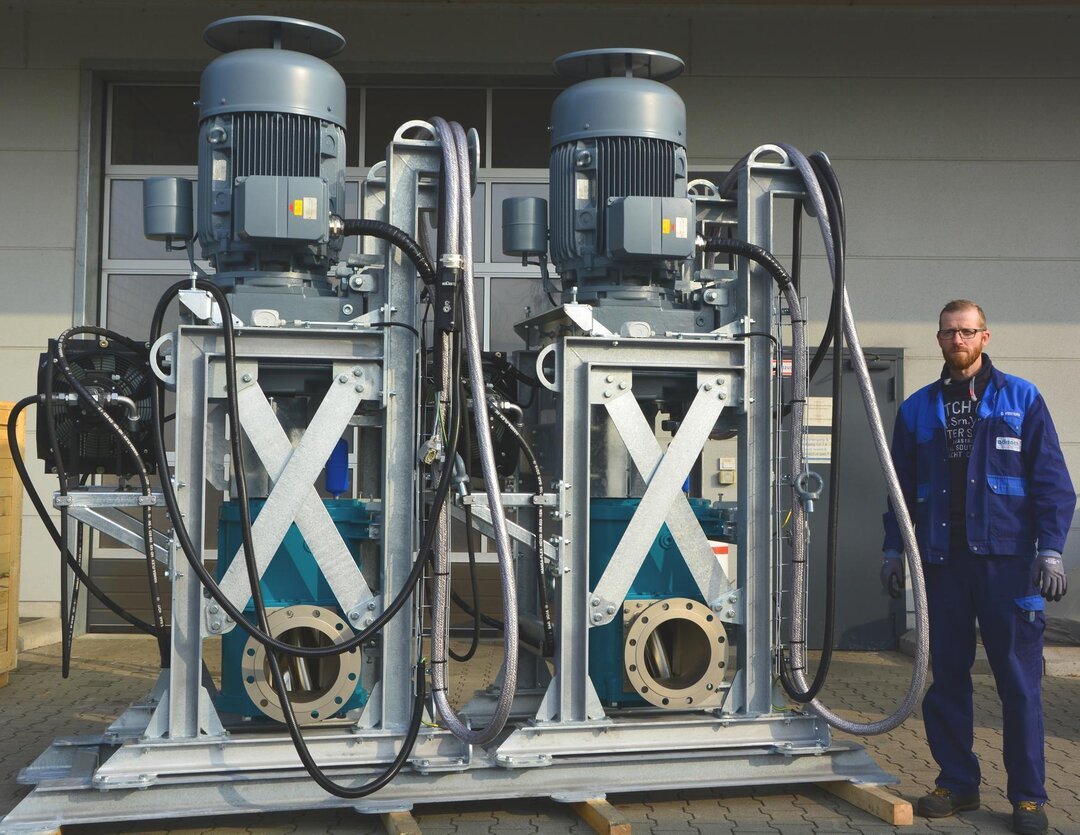

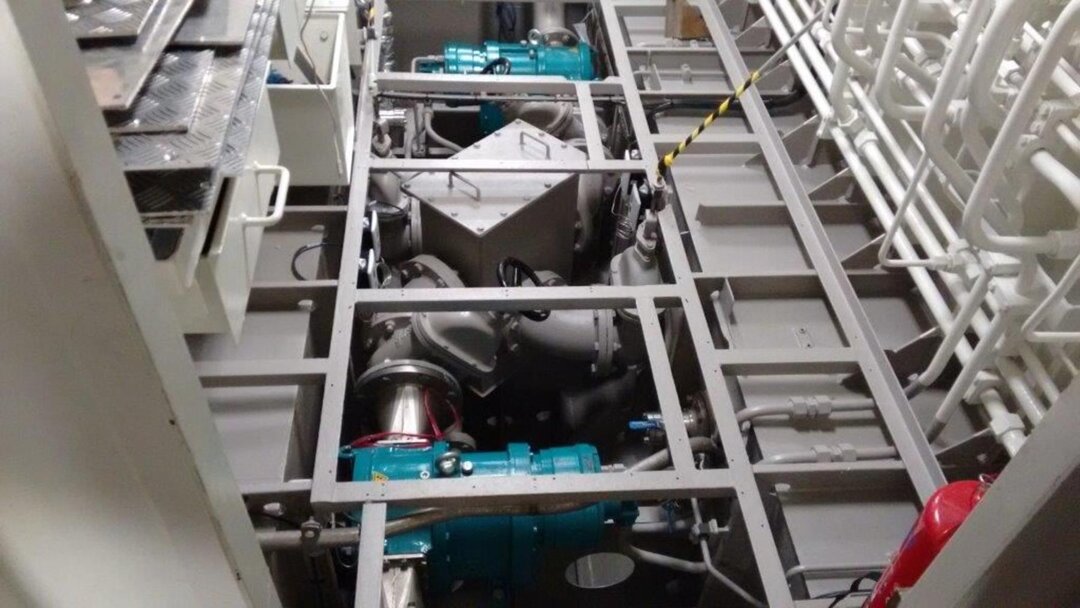

在一台油污治理专用船上安装有多台博格旋转凸轮泵。

这些泵通过吸油器吸收表面的油水混合物。旋转凸轮泵特别适合这一任务,因为它可以自吸,以及气液混输。它们可以极其经济、几乎没有乳化地将油水混合物吸入分离设备。这样简化了油与盐水的分离过程。泵的输送腔采用不锈钢材质,以耐抗盐水。不锈钢衬板还可以防止泵吸油器受到输送介质中固体颗粒或磨损性成份的影响。

博格泵另外也用于在港口中从船上泵下经过分离的油。油的粘度高达 50,000 mPas,因此泵以降低的转速进行输送。由于可以倒转运行博格泵,因此船上的管道结构设计得极其简单、节省空间。

技术数据
Börger
BLUEline Legend 旋转凸轮泵
介质
油水混合物
粘度
1 - 50,000 mPas
压差
高达 8 bar

污水

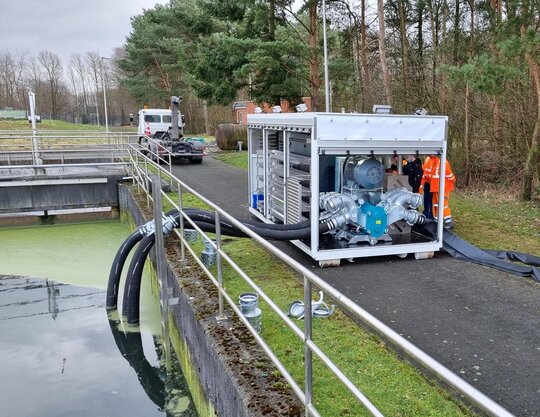

某地方政府的城市排水系统部门正在寻找一种大功率的移动式应急泵。最终他们选择了放在滚动框架上的博格高质量泵。

博格旋转凸轮泵由电机驱动。同样嵌在 L 型框架上的发电机组提供所需的电力。其好处是泵可以独立输送。而且发电机组在停电时还可以独立于泵为公共建筑供电。这时可以将泵连同电机和控制系统一起从 L 型框架上取下,在其它位置使用。在滚动框架上嵌有满足地方政府需求的大量储物柜和软管支架。百叶窗可保护移动机组免遭破坏。

可通过博格控制技术操作泵。在自动模式下可通过液位探头控制泵。泵可通过智能泵控制系统自动进行调节。控制技术具备远程监控功能。操作人员通过有显示器的泵控制系统也可以在家里通过手机、平板电脑或 PC 观察泵的所有运行状态。

技术数据
Börger
BLUEline Legend 旋转凸轮泵
介质
污水
额定功率
250 - 830 m³/h
