破碎装置

罗特拉克破碎机

无限的力 - 适合粗大的固体物

罗特拉克破碎机在其它破碎机达到其极限时仍能发挥强大的作用 - 破碎极其粗大的固体物和“堵塞”。

这时单轴破碎机可配备和不配备干扰物质分离器。

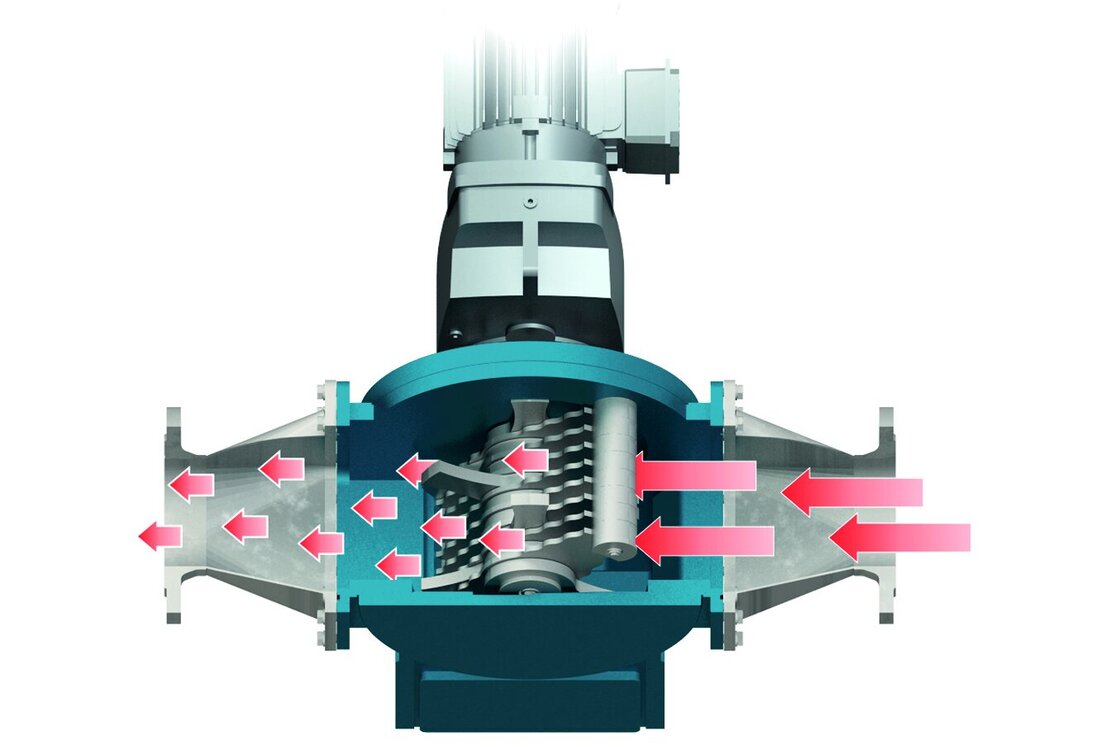

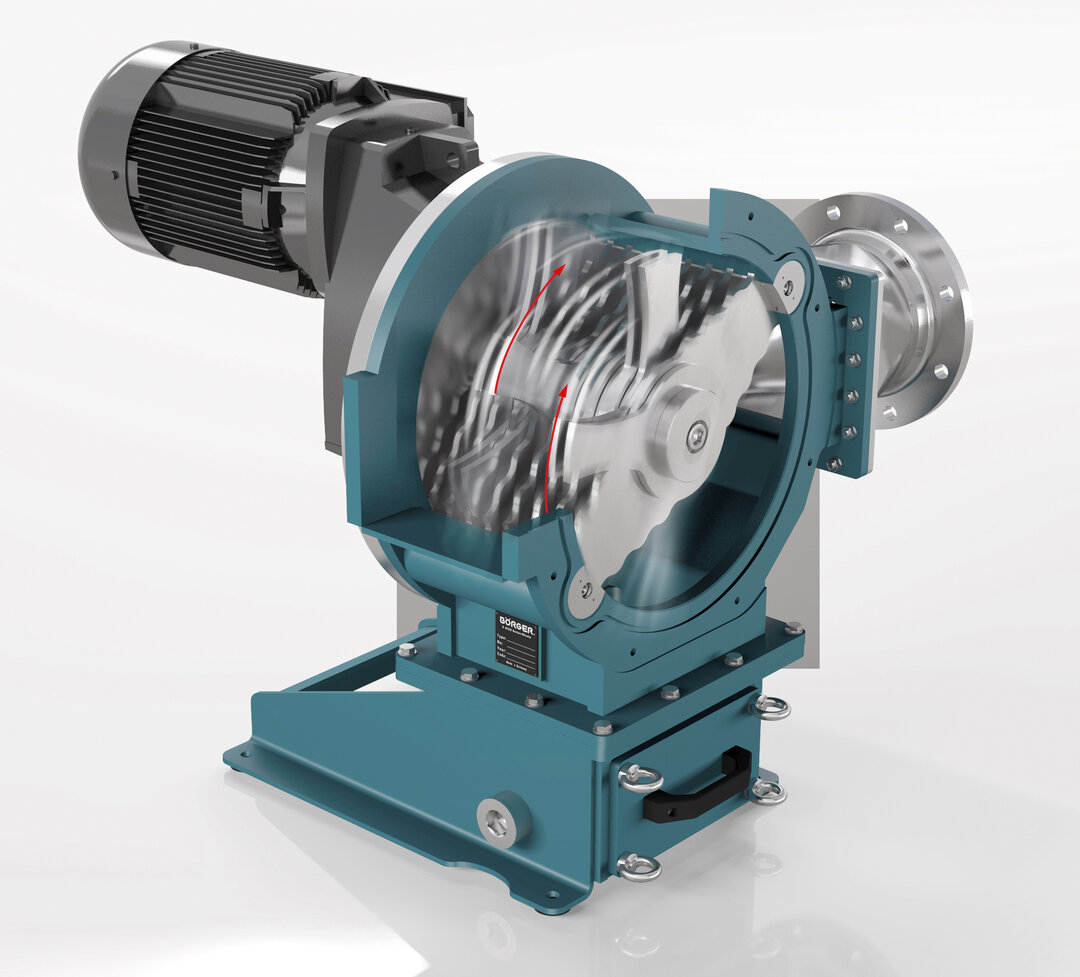

旋转的刀片同样可以切碎粗大的固体物

输送的包含固体物的液体流过斜置固定式静止刀片。这时由旋转的刀片捕捉和粉碎被静止刀片拦截的固体物。

破碎后的固体物随液体一起继续流动。

在下方的干扰物质分离器中收集粗大、无法破碎的零件。

罗特拉克破碎机的结构

通向罗特拉克破碎机的门户,可快速到达所有过流部件。

在支架轴上交替安装有坚固耐用的刀片和静止刀片。静止刀片得到固定,刀片随着轴一起旋转。

无法破碎的固体物进入干扰物质分离器中。干扰物质分离器有两种尺寸。

外壳为灰口铸铁或不锈钢品质的一体式整体铸造的机壳。

可选择罗特拉克破碎机的驱动装置。


可靠的技术

罗特拉克破碎机防止泵和设备技术装置受到固体物的影响。它几乎可集成到几乎任何设备中。也可以顺利加装。

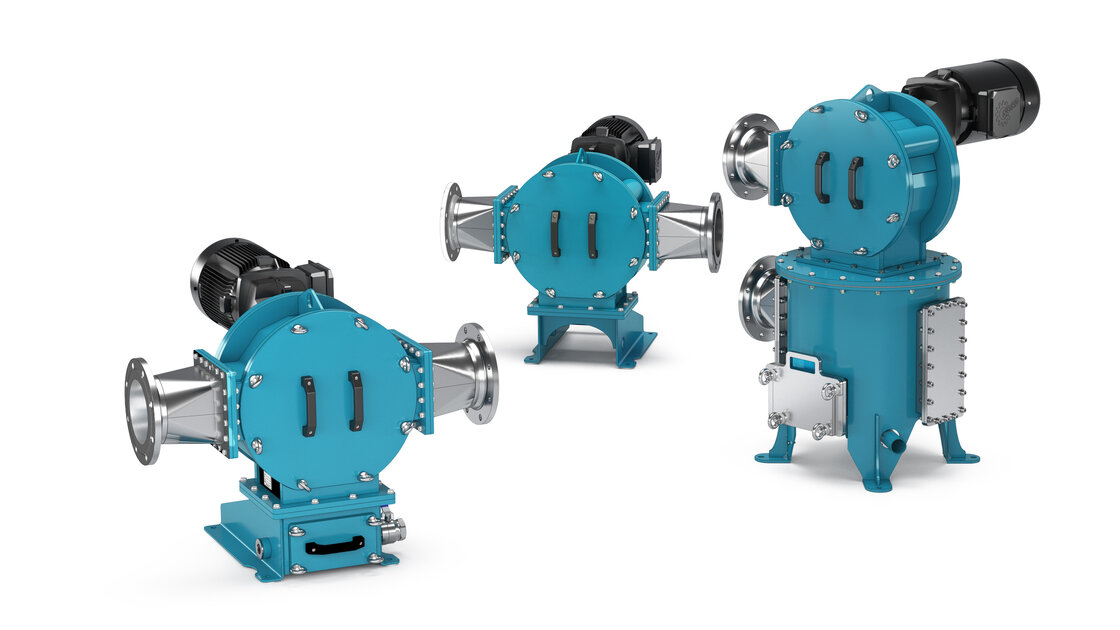

选型

适合您用途的最佳解决方案

根据使用情况,罗特拉克破碎机可以配备或者不配备异物收集器(16l 或 150 l)。在不断变化的使用条件下,可以加装、更换或移除异物收集器。

Pure 破碎

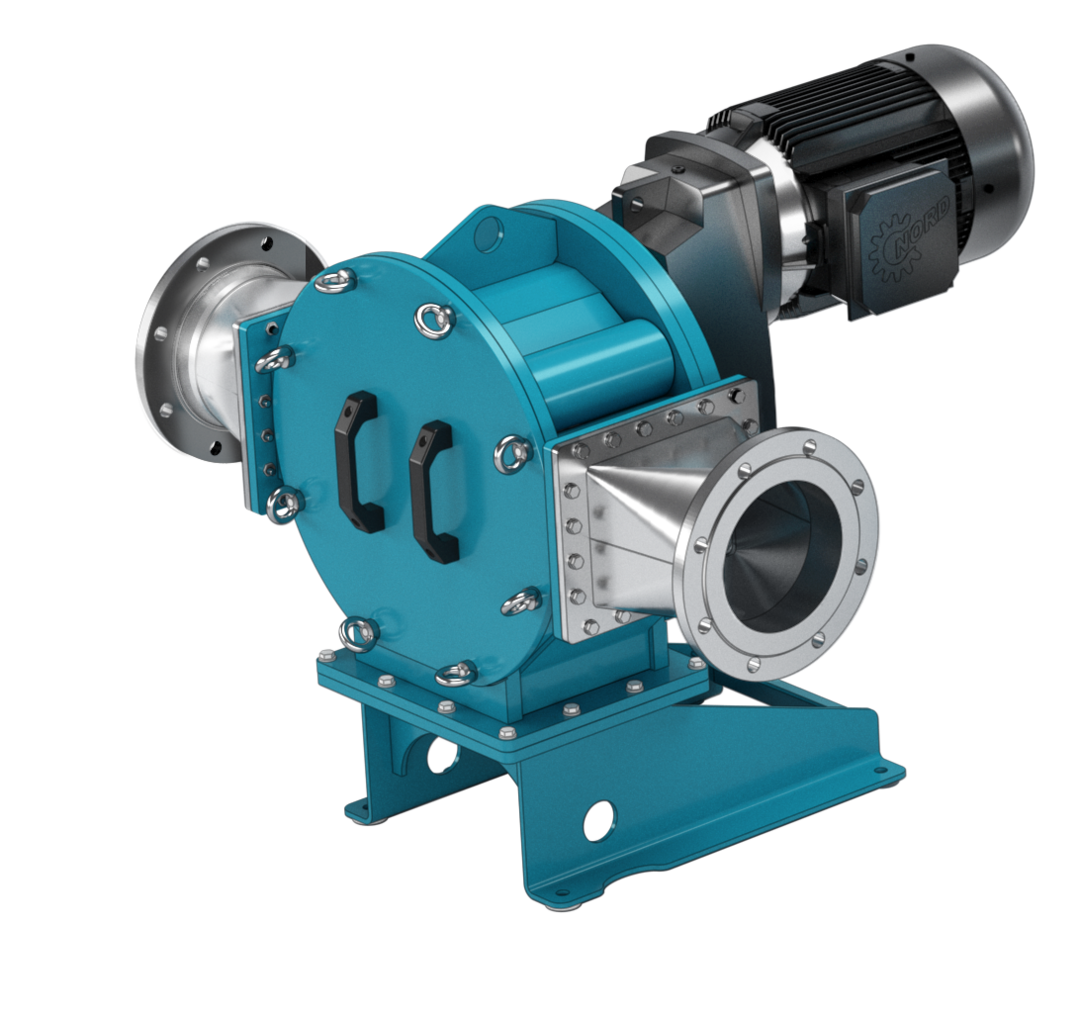

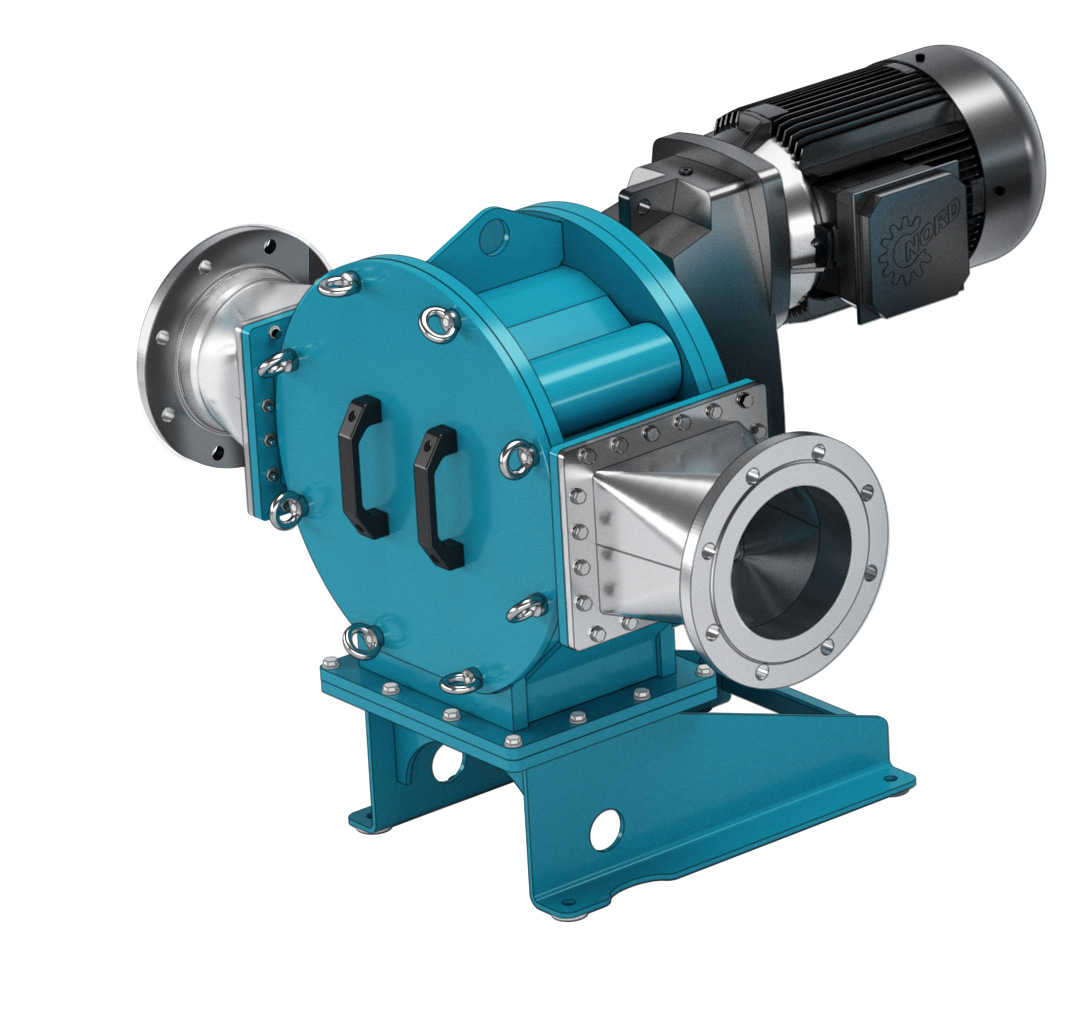

Rotorrake pure

罗特拉克破碎机 pure 可以在没有干扰物质分离器情况下单独使用。

当流体中不含无法破碎的成份时(比如金属件、粗大的石块)使用它。

配备异物收集器

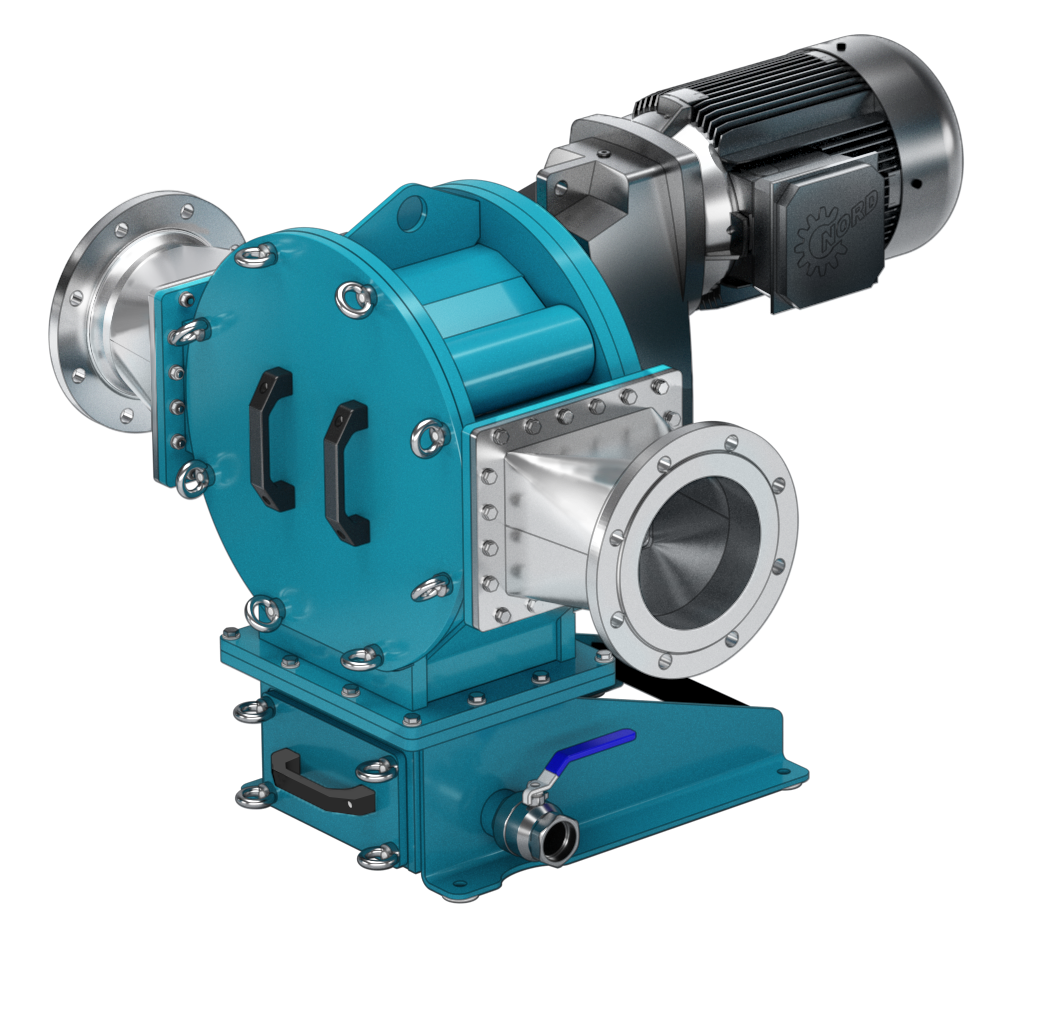

Rotorrake plus 16

罗特拉克破碎机 plus 16 配备有一个 16 l 的异物收集器。在这里收集无法破碎的异物。

通过保养活门可以极其方便地清空异物收集器。

配备大型异物收集器

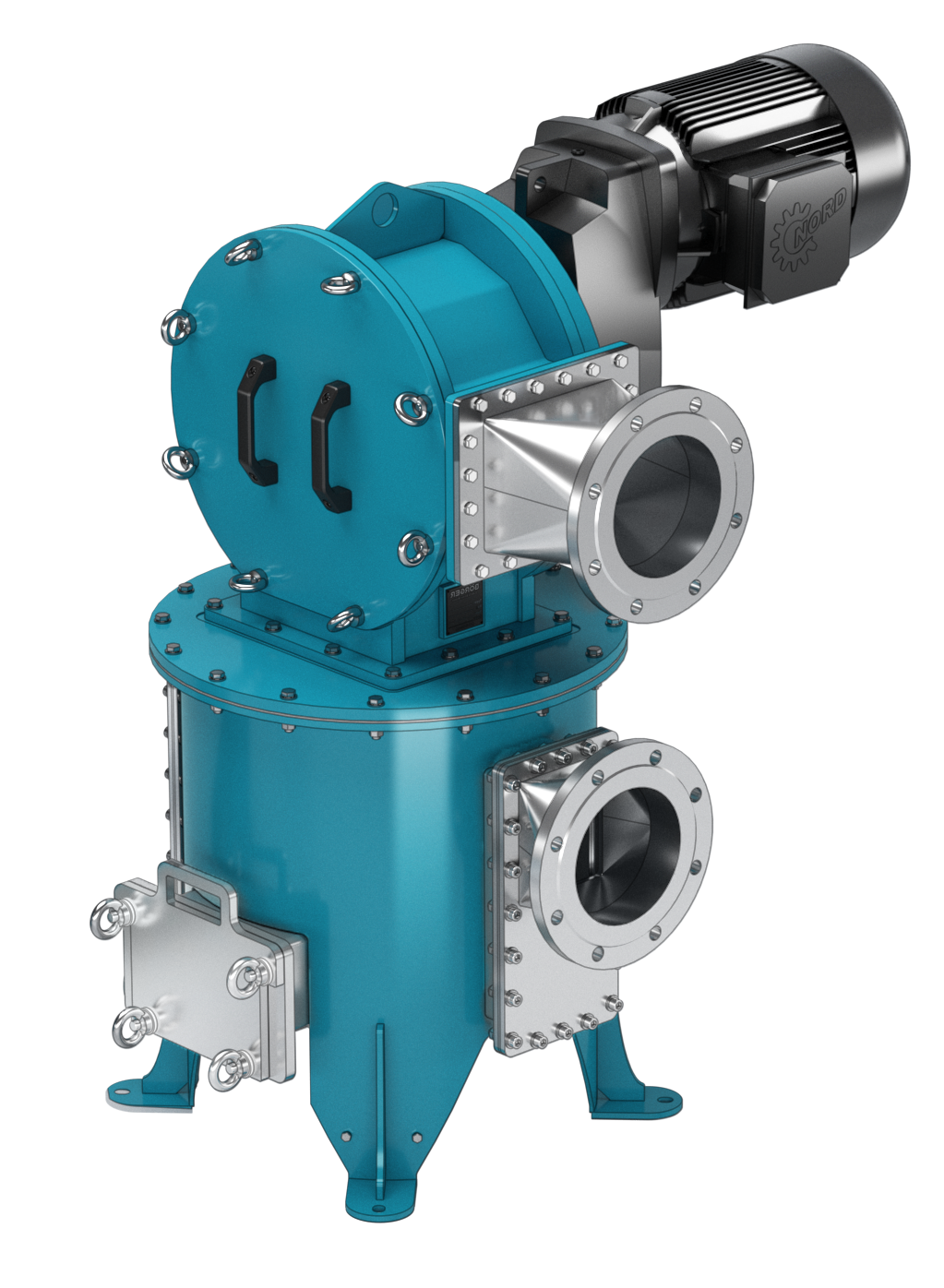

Rotorrake plus 150

当流体中有大量无法破碎的异物时,可以使用罗特拉克破碎机 plus 150。

通过保养活门可清空 150 l 的异物收集器。

优点

无尽的力量

博格罗特拉克破碎机在其它破碎机出现问题时仍能发挥强大的破碎力 - 破碎极其粗大的固体物和“堵塞”。

可靠的力量

罗特拉克破碎机能够可靠地破碎粗大的固体物和堵塞。

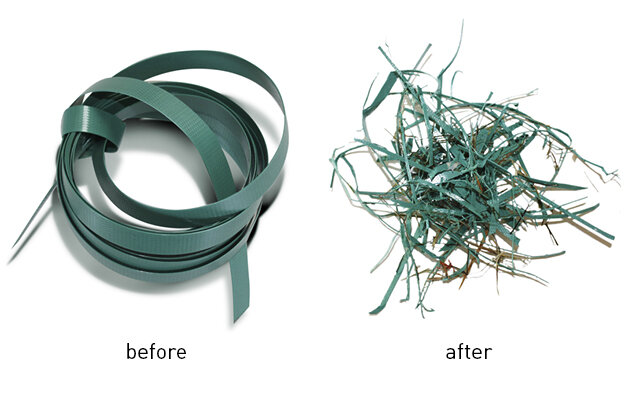

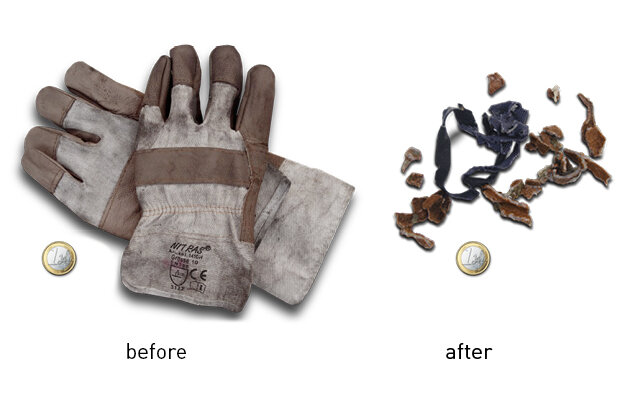

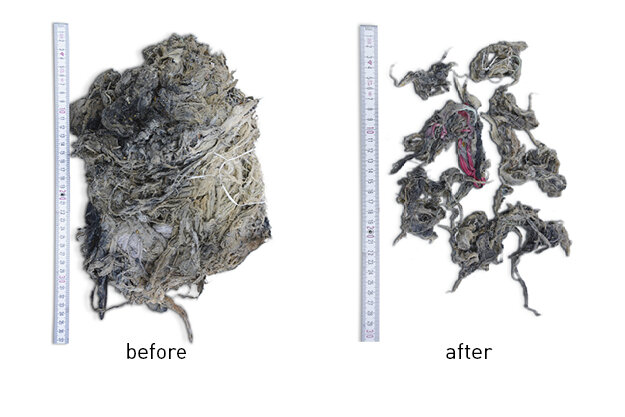

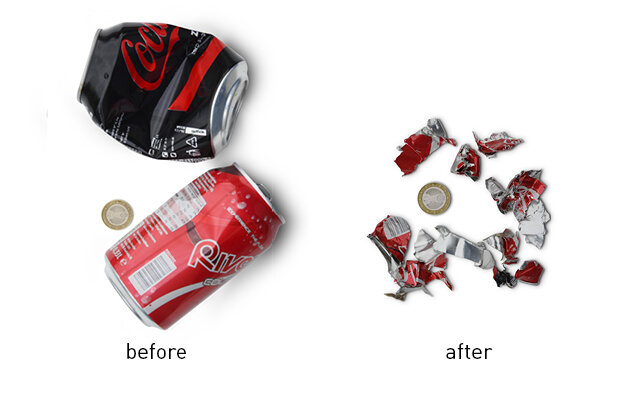

这里是我们执行过的一些测试的照片。

适合贵公司的合适尺寸

罗特拉克破碎机有两种结构尺寸。

两种结构尺寸可设置或者不设置异物收集器。

异物收集器结构尺寸 最大吞吐量,单位为 m³/h 最高工作压力,单位为 bar
RR 6000 360 2
RR 9000 540 2

可持续且经济

罗特拉克破碎机工作起来极其节能,磨损低,因为刀片和静止刀片的布置令它们不会相互接触。

易于安装

罗特拉克破碎机在安装时可提供最高灵活性。也可以在之后改变流向。

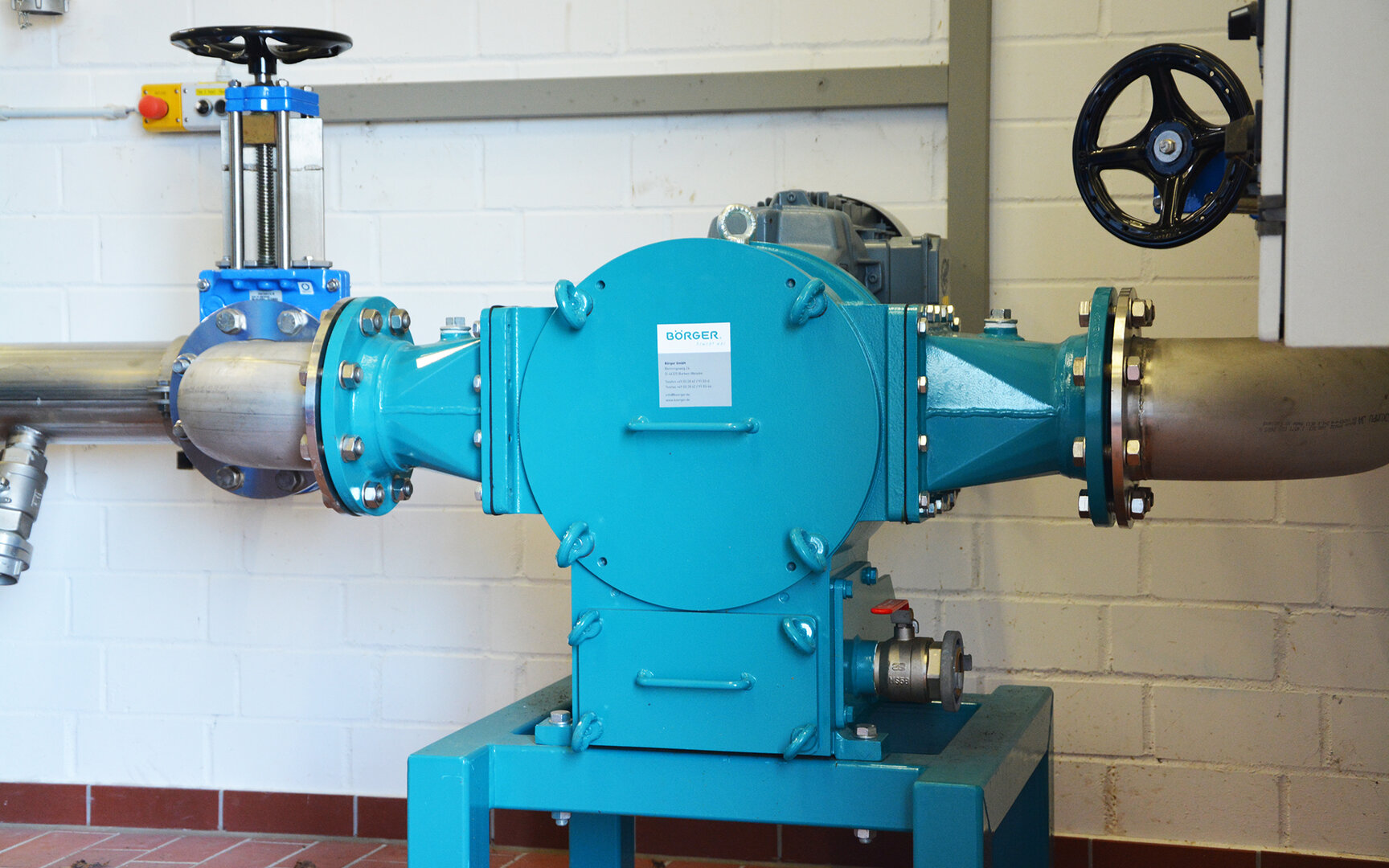

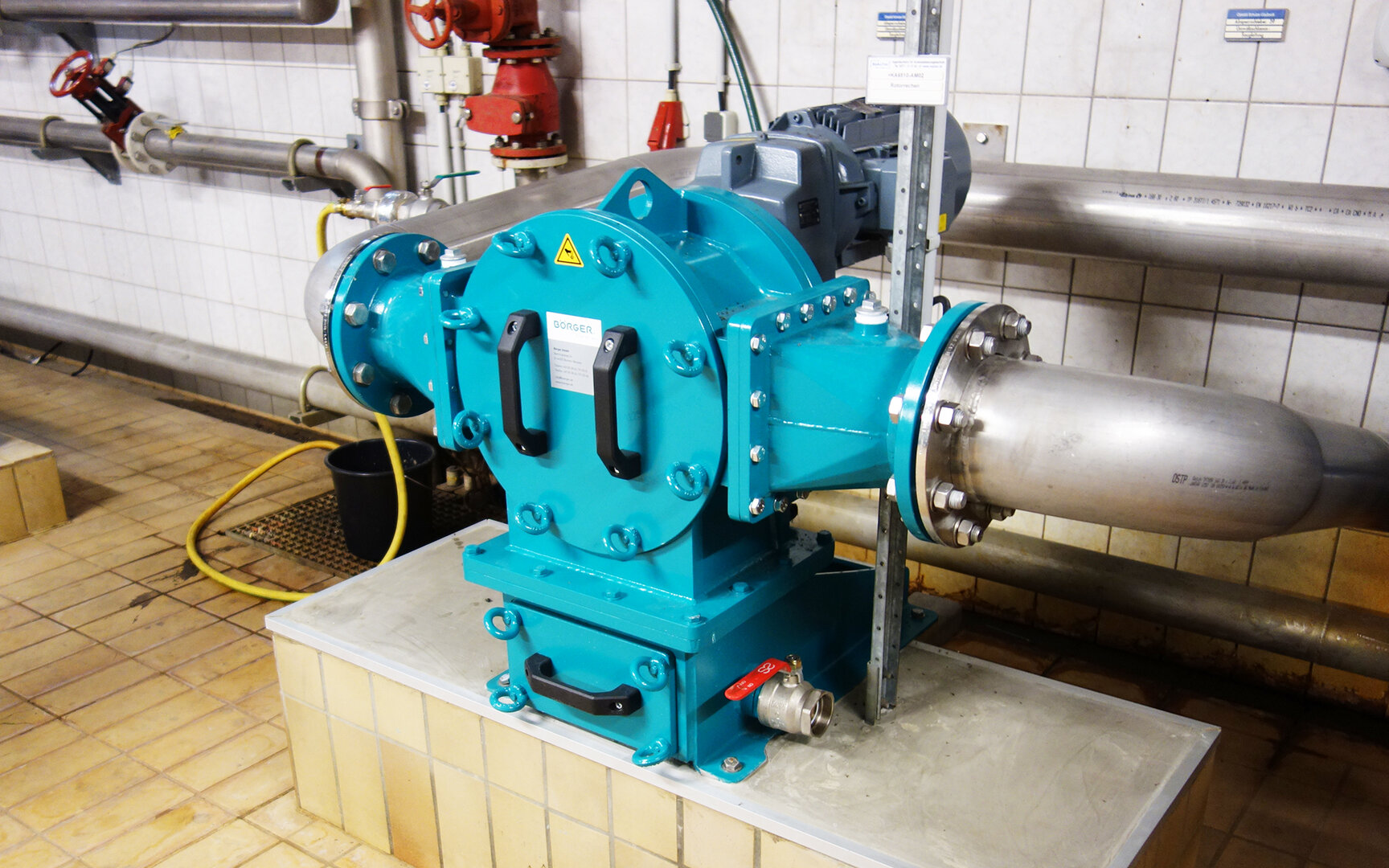

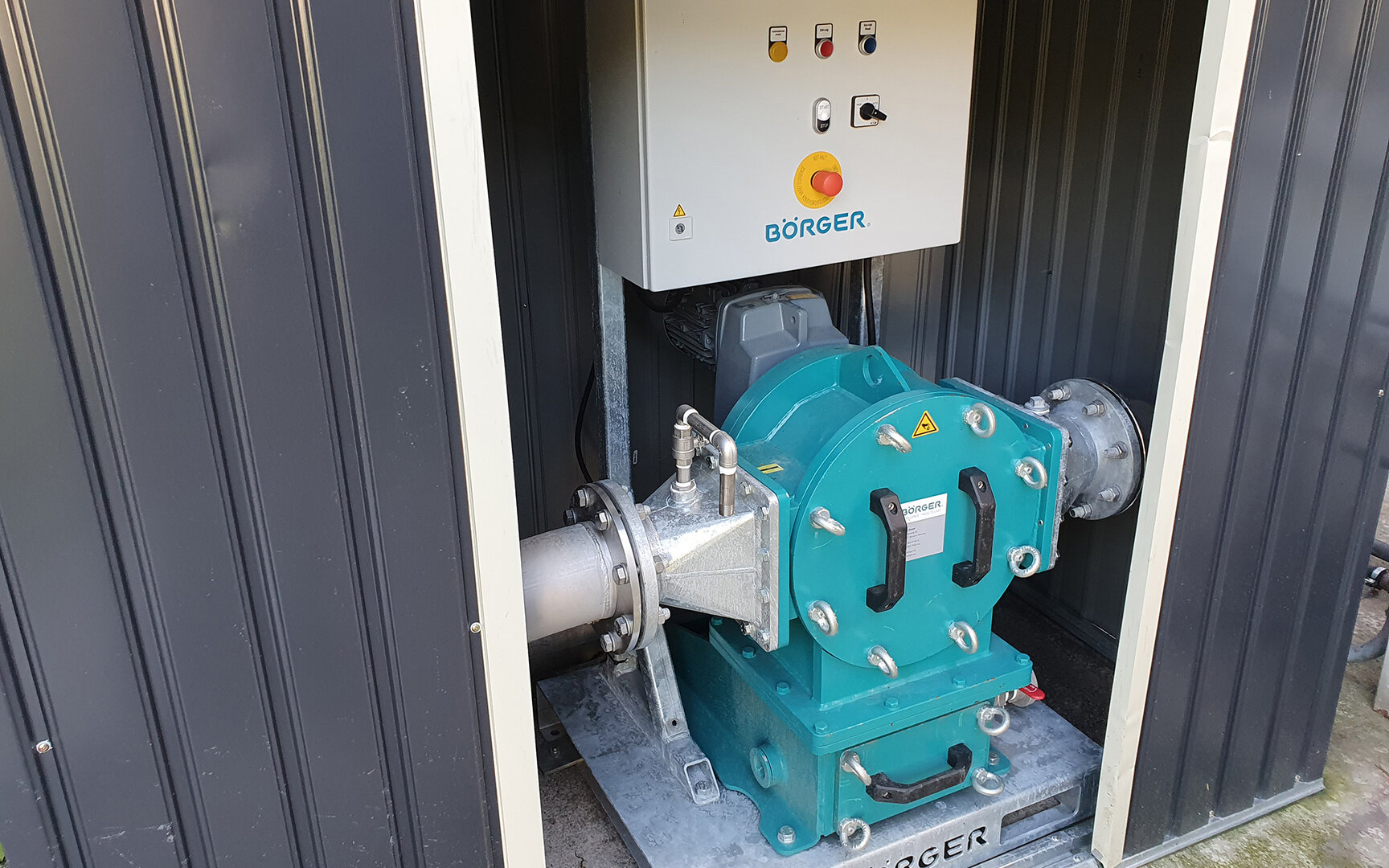

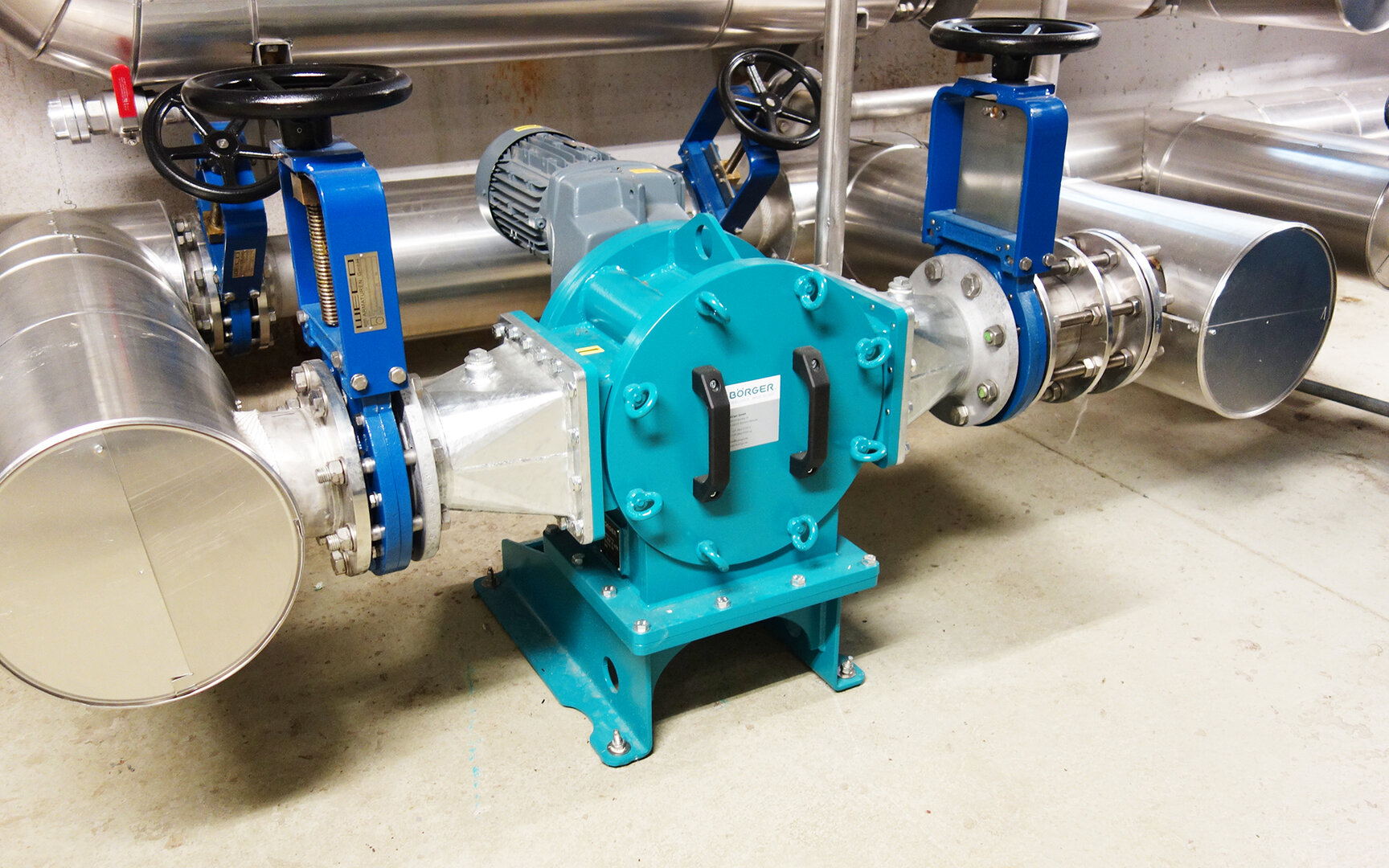

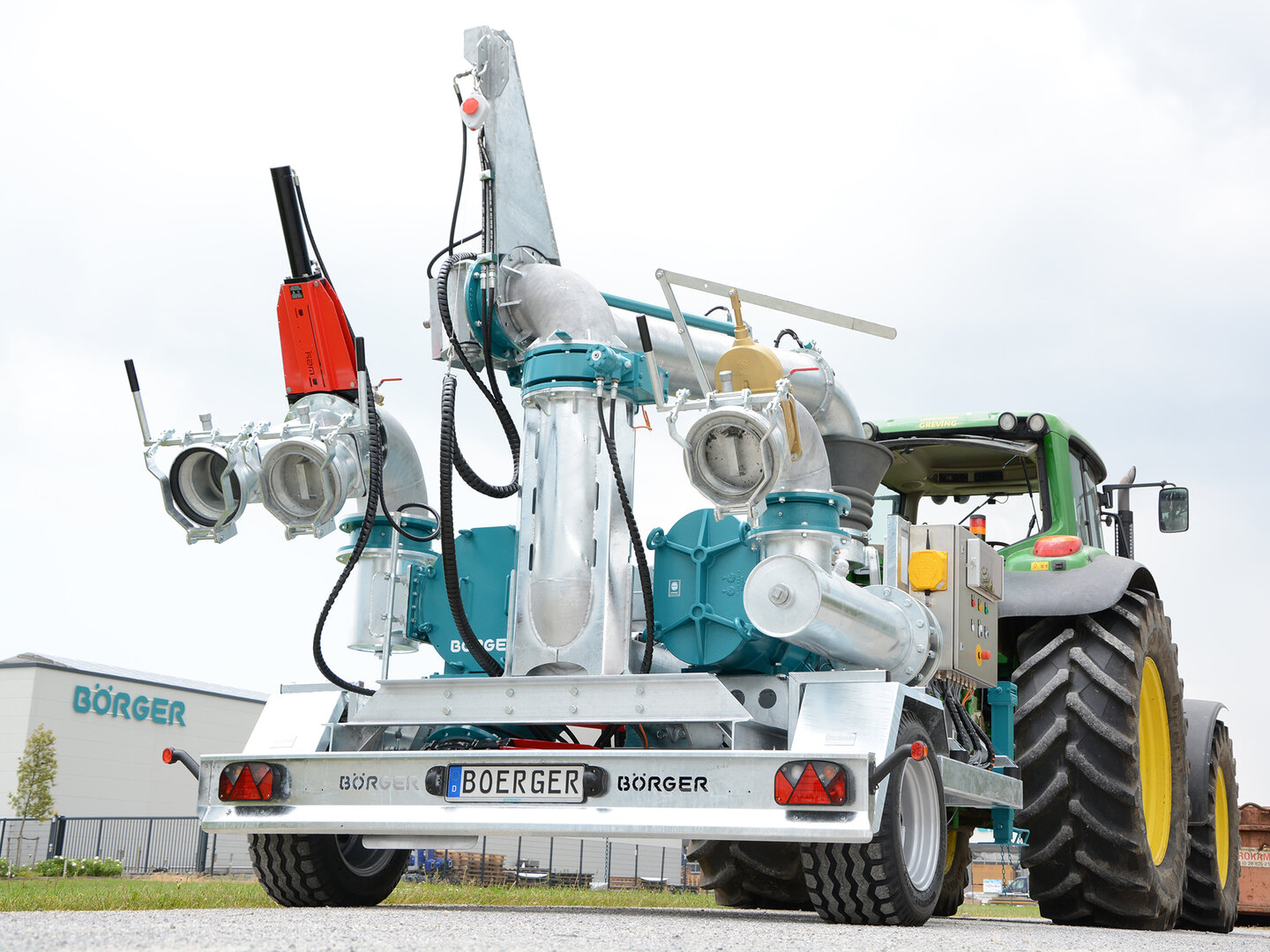

这里是我们提供的方案的摘录

即使是控制技术也能实现个性化

根据客户需求,我们电气工程部门可生产、编程定制化的控制技术方案,完美满足客户实际需求。



  • 采用自动反转控制(根据负载或者时间自动反转),运行安全性极高
  • 可轻松调整自动反转设置参数
  • 可通过移动通信、WLAN、DSL实现远程控制(也可实现博格远程维护)
  • 生产数据采集
  • 通过触摸屏,可轻松输入指令和用户管理
  • 可提供控制模块或整体控制箱方案
  • 通过总线系统集成(Profinet,Profibus等等)
  • 可选择重载或超重载启动模式
  • 等等

如果需要,可满足ATEX防爆要求

所有Boerger Rotorrake装置均可用于ATEX指令规定的潜在爆炸性气体。

ATEX 指令 94/9/EC 规定了在欧洲计划用于潜在爆炸性气体的设备和防护系统的指定技术要求。

《空气污染防治法》

Rotorrake 可用于合法处理《空气污染防治法》指定的有毒和剧毒介质。

空气质量防治的技术准则是德国政府“依据联邦空气污染防治法制定的优先通用行政规定”。


MIP® = 在线维护

简单维护

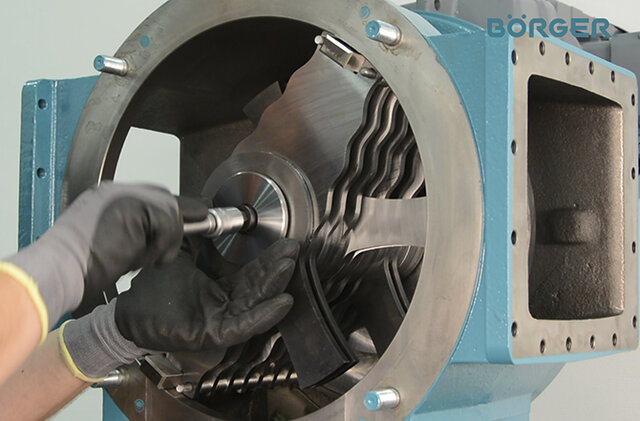

快速开启端盖和单侧轴承可快速、直接地接触到内腔。这样在需要时可将刀片或静止刀片换向或更换。

所有其它易损件同样可以在数分钟内更换,不需要拆卸罗特拉克破碎机 - 快速、顺利、成本低廉。


经典案例

多年以来,一直在大量企业中不可或缺

早在上世纪九十年代末,我们就为特殊使用情况制造过罗特拉克破碎机。破碎原理早已征服人心。自那以后,我们对罗特拉克破碎机进行了持续深入开发。

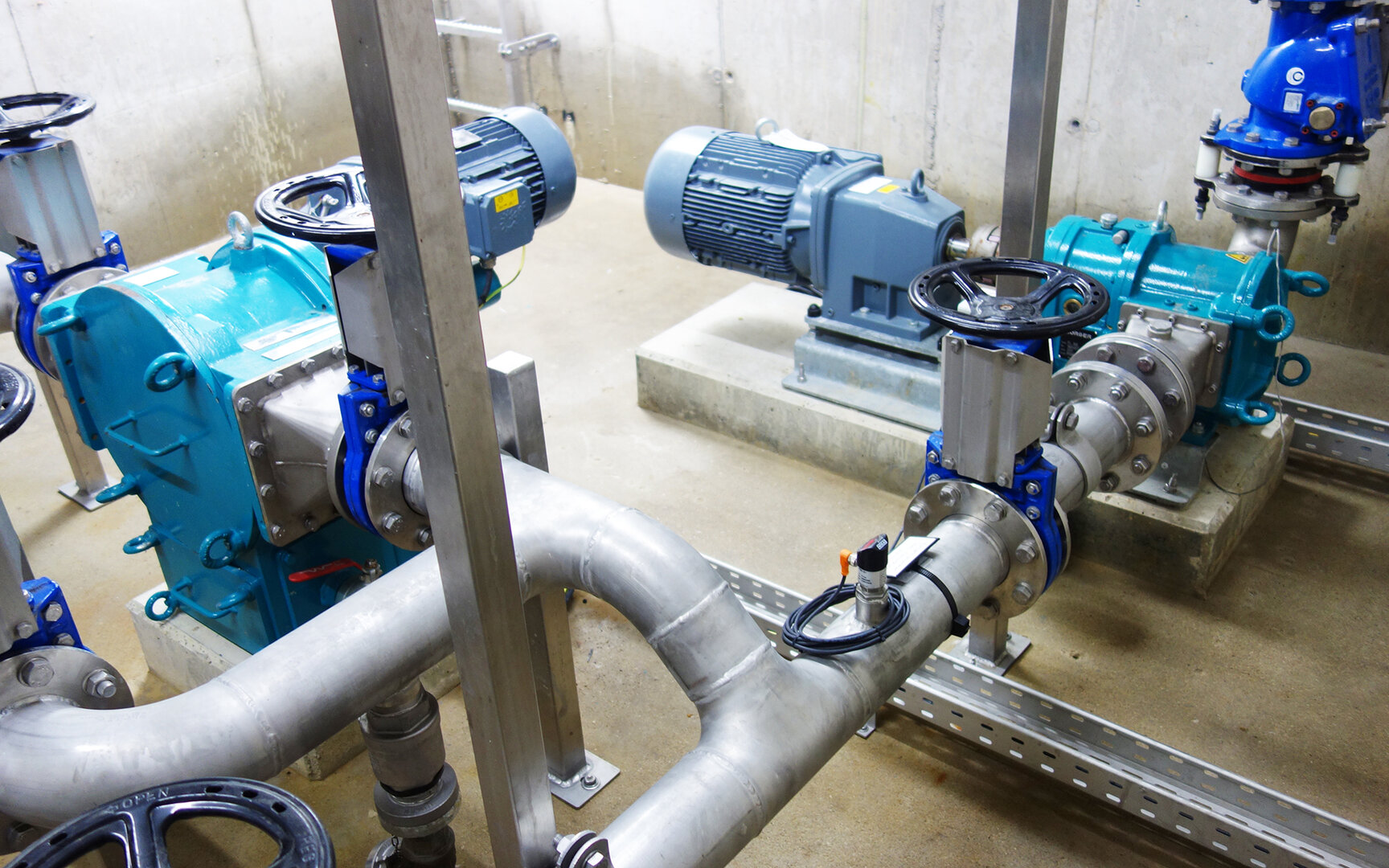

罗特拉克破碎机在数不胜数的装置中保证顺利运行。这里是某些实践示例。

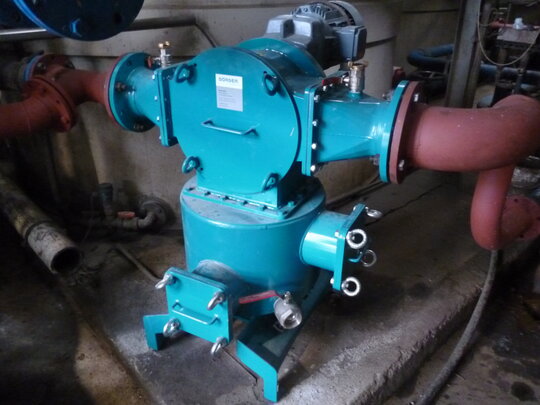

一家环保服务公司,用一台博格罗特拉克破碎机,破碎板框式压滤机前的固体物。

在环保服务公司的进货处,接收的是来自沉沙池、泵井和雨水溢流池的粗泥。含有固体物的泥流过一个网格100mm大小的筛网,收集到一个接收池中。连接上的罗特拉克破碎机破碎尚存的固体物,这样就不会造成板框式压滤机内的损坏。罗特拉克破碎机配置了自动转向器,可以阻止可能出现的固体物被“夹住”。

技术数据
切碎机
Rotorrake
介质
吞吐量
60 m³/h
含固率
10 - 20 %

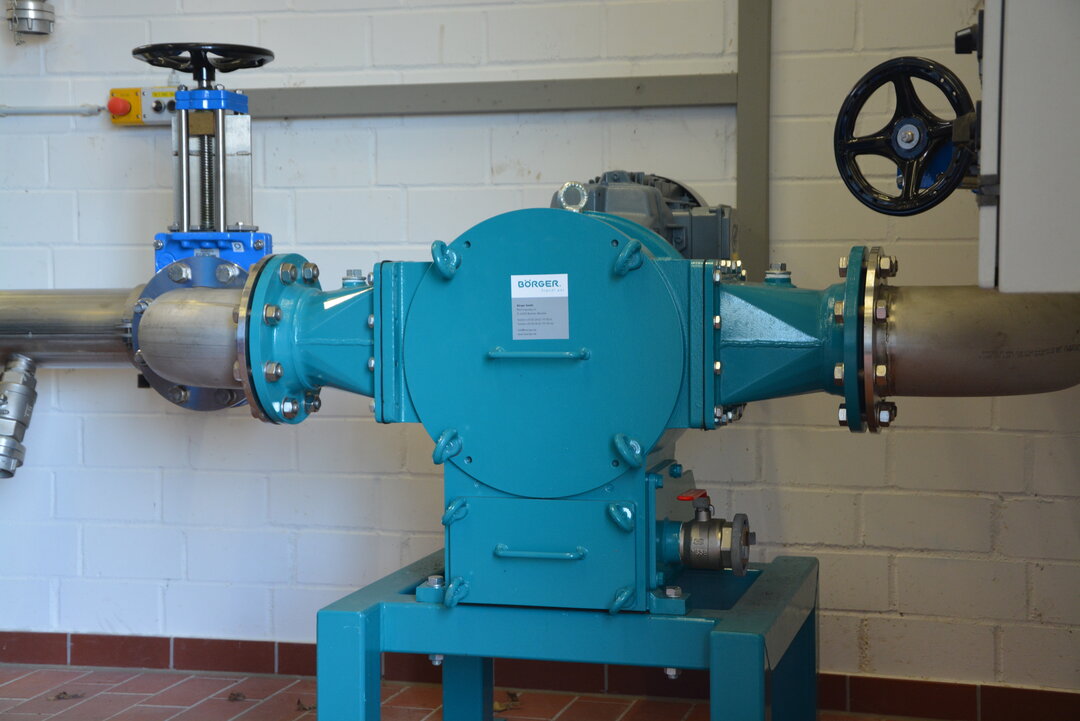

翻转发酵塔

一家废水处理厂面临污泥结块的严重问题。原有切碎机无法将体积庞大的结块切成碎块。原本用于维持污水处理塔内物质循环顺畅的回转泵因此长期堵塞。该厂操作员决定试用 Boerger Rotorrake。Rotorrake 是一款直列式强力切碎机。叶片和反叶片依次排列在轴架上。

Rotorrake 经过长期集中测试。测试期间,Rotorrake 未发现任何问题,回转泵中也未出现任何堵塞现象。测试阶段后未发现叶片和反叶片有磨损迹象。

技术数据
切碎机
Rotorrake
介质
菌致分解污泥
吞吐量
100 - 200 m³/h
速度
200 rpm

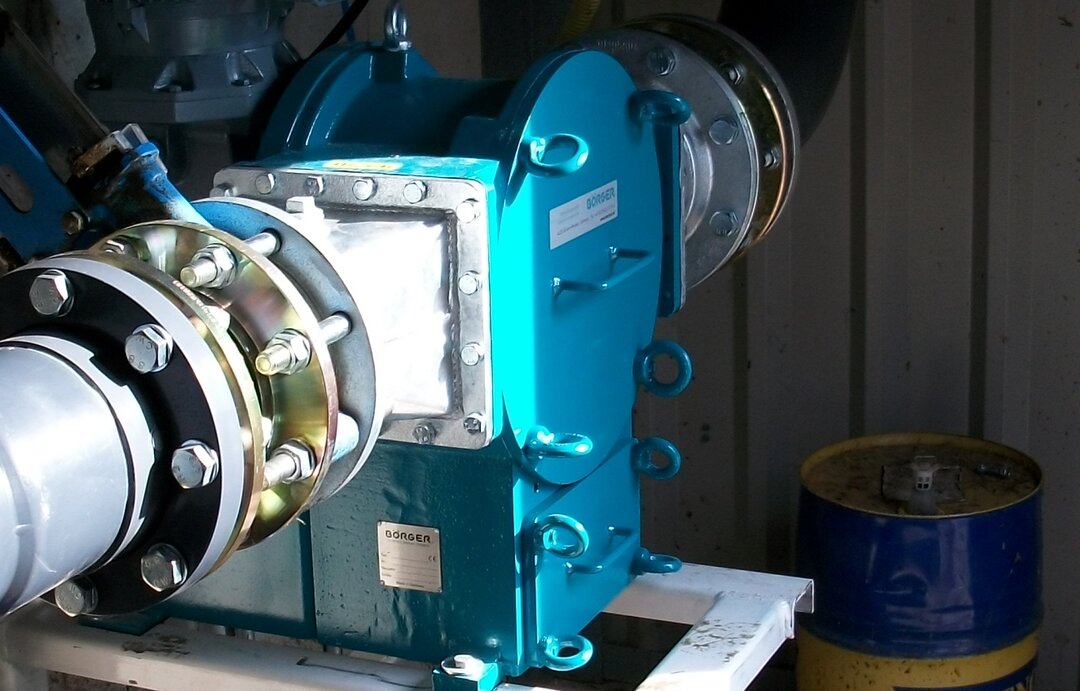

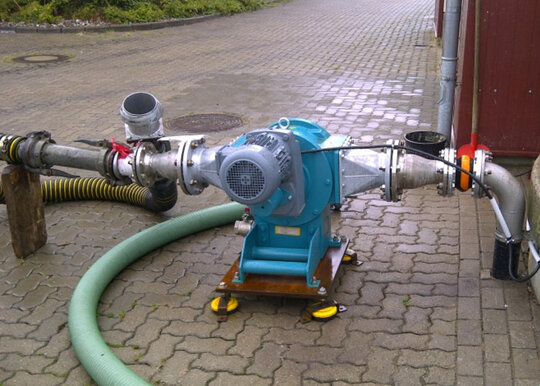

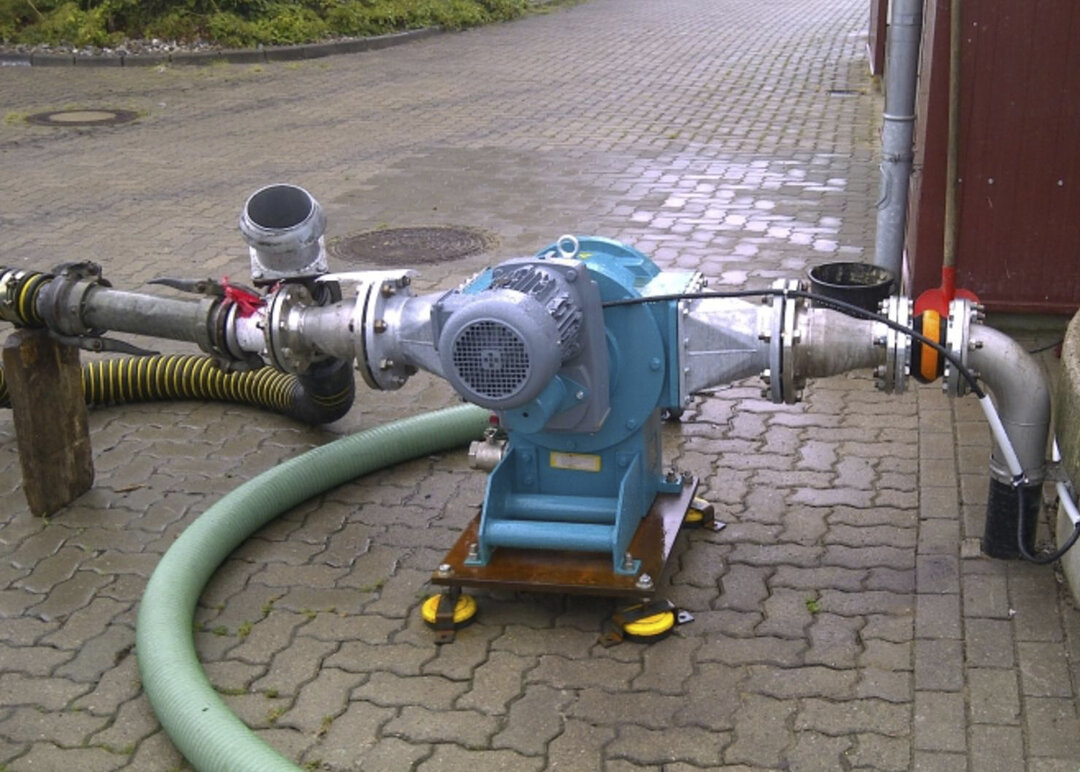

青贮饲料

在两级沼气设备中,经常会遇到因固体物在单螺杆泵中堵塞的问题。在主发酵罐和副发酵罐之间使用泵。在设备中使用各种青贮饲料(玉米、小米、青草、黑麦)和干鸡粪。

因此客户选择使用博格罗特拉克破碎机。罗特拉克破碎机安装在吸入侧的单螺杆泵正前方。

沼气设备运营商对罗特拉克破碎机的破碎效果非常满意。泵中不再出现堵塞。博格罗特拉克破碎机的长使用寿命和易维护的结构令客户十分兴奋。该客户现在考虑将其它博格产品集成到其沼气设备中。

技术数据
切碎机
罗特拉克破碎机
介质
NaWaRo沼气基材
吞吐量
12 m³/h
速度
300 rpm

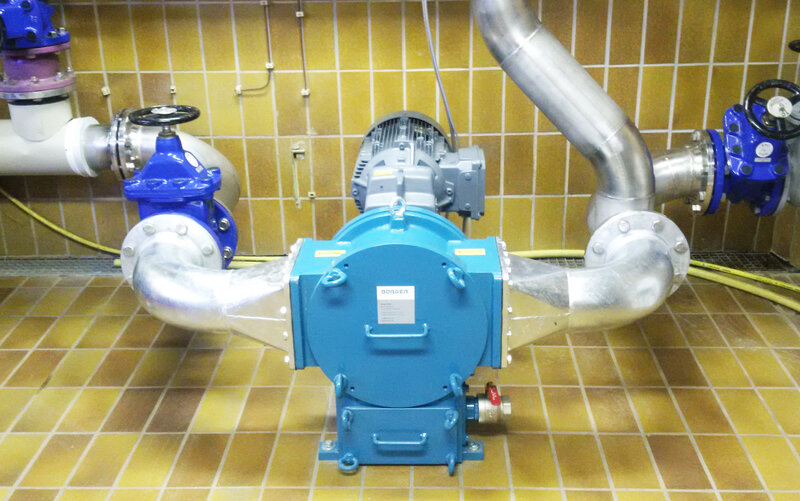

泵站

如果抽取废水时携带出粗糙固体,泵内将产生堵塞,继而引起停机,这些问题对泵站来说时有发生。金属碎片和塑料器皿等固体被卷入泵中使系统造成阻塞。

泵站操作员测试了不同制造商的各类切碎设备。对于介质中的粗糙固体,所有参加测试的切碎机的处理效果都不理想。
于是他们求助于专门应对粗糙固体设计的 Boerger Rotorrake。泵站操作员对 Rotorrake 的强大性能所震撼。切碎过程顺畅无阻,没有任何停顿。

Rotorrake 在泵站投入运行后,由于固体问题引发的停机事件便成为历史。客户对 Boerger Rotorrake 的性能赞不绝口。

技术数据
切碎机
Rotorrake
介质
菌致分解污泥
吞吐量
50 m³/h
